Воздухораспределитель панельный Арктос ВПМР 160 450х450М предназначен для подачи воздуха в производственные, общественные помещения в верхнюю зону вертикальными струями.
Панель для ВПМР изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь, диффузоры из пластика белого цвета.

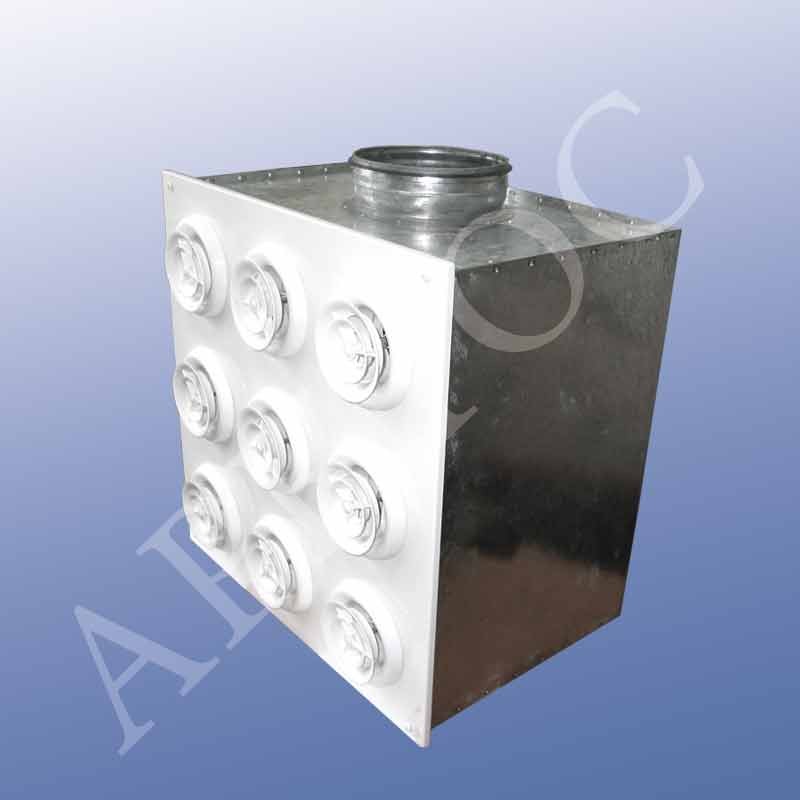

Конструктивно воздухораспределитель ВПМР состоит из воздухораздающей панели прямоугольной формы, в которой установлены диффузорные вставки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
ВПМР оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель ВПМР 160М устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж ВПМР 160М к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронтшейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей ВМПР на заказ:
