Воздухораспределитель панельный сопловый Арктос 2 ВПС 700х150 предназначен для применения в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями- горизонтальными, вертикальными и наклонными – из верхней зоны помещений. Сопловые воздухораспределители применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные, концертные и торговые залы,вокзалы, аэропорты и т.д.)
Панель для 2ВПС изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь. Сопла изготовлены из пластика белого цвета

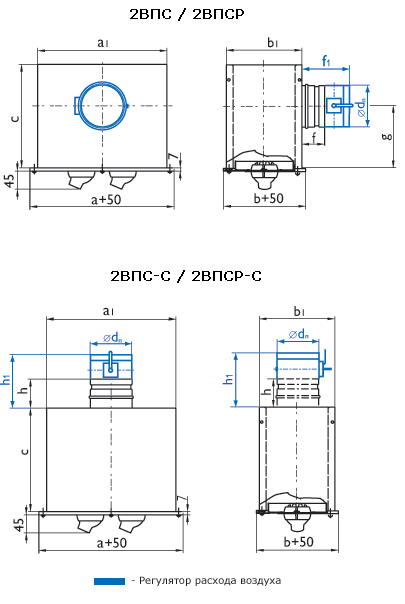

Конструктивно воздухораспределитель 2ВПС состоит из стальной панели прямоугольной формы, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.
При повороте сопел параллельно в одну сторону на угол от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол . При этом дальнобойность потока не изменяется.
При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель 2ВПС устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж 2ВПС к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронштейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей 2ВПС на заказ:
