Воздухораспределитель панельный турбулизирующий Арктос 2 ВКТР 315М предназначен для подачи воздуха в производственные, общественные, административно-бытовые помещения вертикальными,горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.
Для 2ВКТР М панель и ксд изготавливаются из стали и окрашиваются в белый цвет RAL9016, Ячейки изготовлены из пластика белого цвета

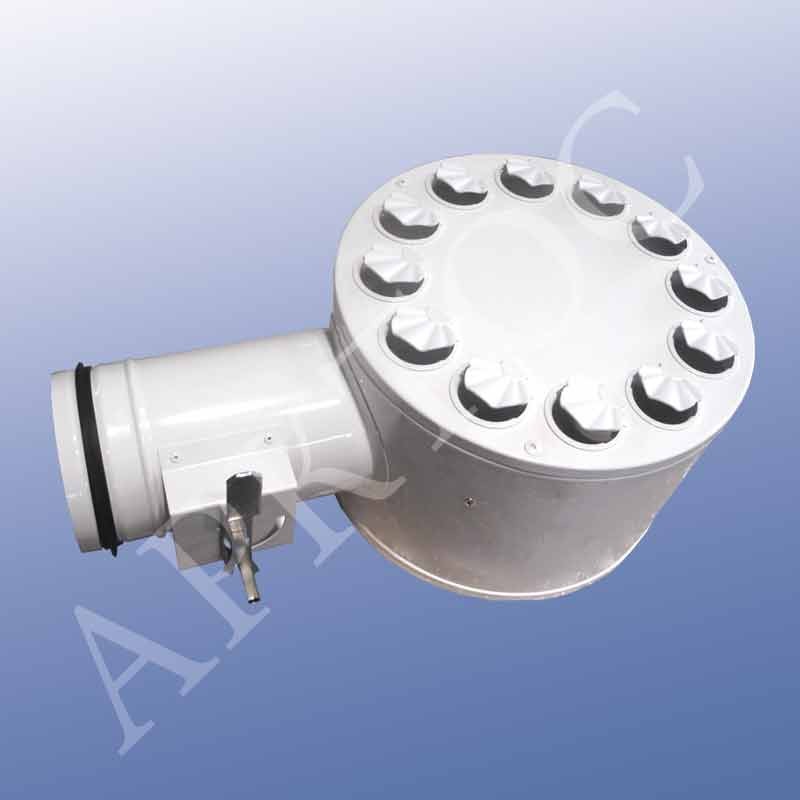

Конструктивно воздухораспределитель 2ВКТР М состоит из воздухораздающей панели круглой формы, в которой установлены поворотные турболизирующие ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Отличительной особенностью 2ВКТ является глухая центральная часть.
2ВКТР оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Настилающаяся струя, формируемая 2ВКТР М, может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом 2ВКТР М может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий.
Закрученная и комбинированная струи позволяют раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков. Долевое отношение воздуха в вертикальной и горизонтальной части комбинированной струи может изменяться по желанию пользователя.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель 2ВКТР М устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж 2ВКТР к строительным конструкциям производится с помощью резьбовых шпилек,вворачиваемых в гайки-заклепки,установленные на верхней крышке камеры. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей 2ВКТР на заказ:
