Воздухораспределитель панельный перфорированный Арктос 2 СППР 595х595М предназначен для подачи воздуха системами вентиляции в производственные, общественные, административно-бытовые помещения комбинированными воздушными струями.
Панель для 2СППР изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь.

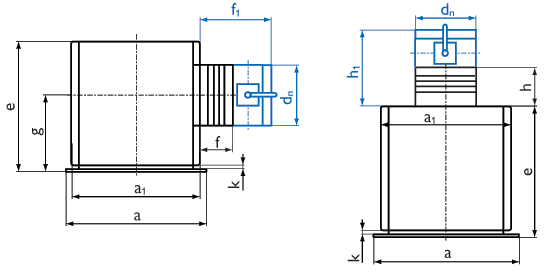

Конструктивно воздухораспределители 2СППР состоят из воздухораздающей перфорированной панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Дополнительно 1СППР оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
У воздухораспределителей 2СППР панель выполнена с перфорацией по периметру и с глухой центральной частью. Между КСД и воздухораздающей панелью предусмотрены боковые воздуховыпускные щели. Часть приточного воздуха, выходящая через боковые щели 2СППР, формирует горизонтальный настилающий поток; часть воздуха, выходящая через отверстия в панели, образует вертикальный поток. Предусмотрена возможность перекрытия боковых воздуховыпускных щелей специальными заслонками,что позволяет сформировать вместо четырехстороннего (все щели открыты) трех-, двух- или односторонний настилающийся поток. При этом изменится дальнобойность как горизонтального, так и вертикального потоков. Камера статического давления действует как простейший камерный глушитель, снижая шум,распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель 2СППР устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж 2СППР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронштейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей 2СППР на заказ:
