Воздухораспределитель панельный перфорированный Арктос 2 СПП 300х300М предназначен для подачи воздуха системами вентиляции в производственные, общественные, административно-бытовые помещения комбинированными воздушными струями.
Панель для 2СПП изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь.

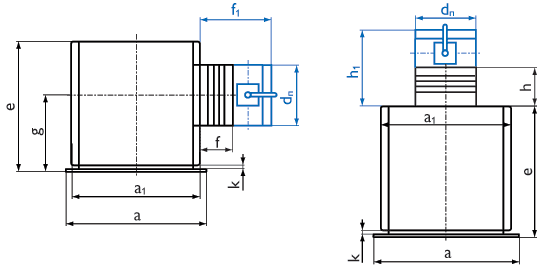

Конструктивно воздухораспределители 2СПП состоят из воздухораздающей перфорированной панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. У воздухораспределителей 2СПП панель выполнена с перфорацией по периметру и с глухой центральной частью.
Между КСД и воздухораздающей панелью предусмотрены боковые воздуховыпускные щели. Часть приточного воздуха, выходящая через боковые щели 2СПП, формирует горизонтальный настилающий поток; часть воздуха, выходящая через отверстия в панели, образует вертикальный поток. Предусмотрена возможность перекрытия боковых воздуховыпускных щелей специальными заслонками,что позволяет сформировать вместо четырехстороннего (все щели открыты) трех-, двух- или односторонний настилающийся поток. При этом изменится дальнобойность как горизонтального, так и вертикального потоков.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель 2СПП устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж 2СПП к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронштейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей 2СПП на заказ:
