Воздухораспределитель панельный турбулизирующий Арктос 1 ВПТР 595х595М предназначен для подачи воздуха в производственные, общественные, административно-бытовые помещения вертикальными,горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.
Панель для 1ВПТР изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь. Ячейки изготовлены из пластика белого цвета

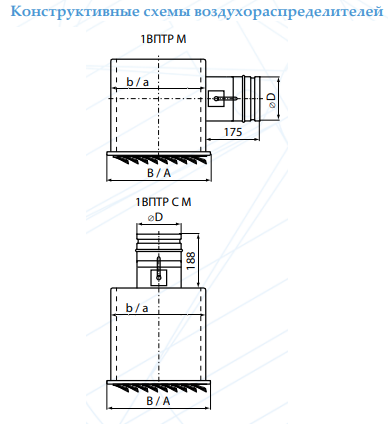

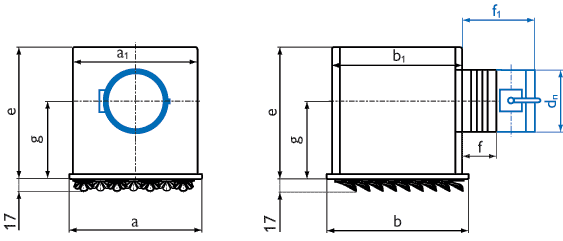

Конструктивно воздухораспределитель 1ВПТР М состоит из воздухораздающей панели прямоугольной формы, в которой установлены поворотные турболизирующие ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
1ВПТР оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

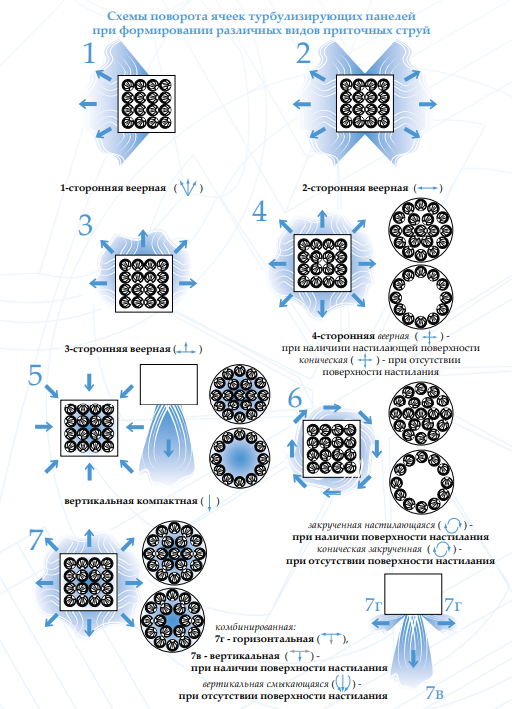

Настилающаяся струя, формируемая 1ВПТР М, может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом, 1ВПТР М может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий.
Закрученная и комбинированная струи позволяют раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков. Долевое отношение воздуха в вертикальной и горизонтальной части комбинированной струи может изменяться по желанию пользователя.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель 1ВПТР устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж 1ВПТР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронтшейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Возможно изготовление воздухораспределителей 1ВПТР на заказ:
