Вентиляционная решетка Арктос ПРС 200*200 со щелевым регулятором и стабилизатором потока предназначена для подачи изотермического, нагретого или охлажденного приточного воздуха в общественных, административных и производственных помещениях.

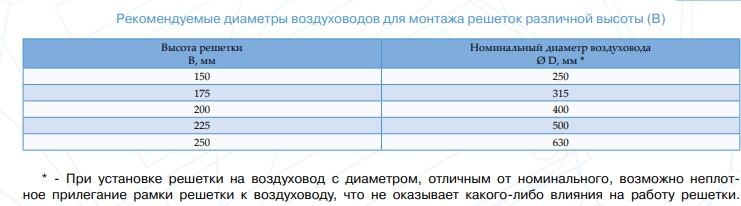

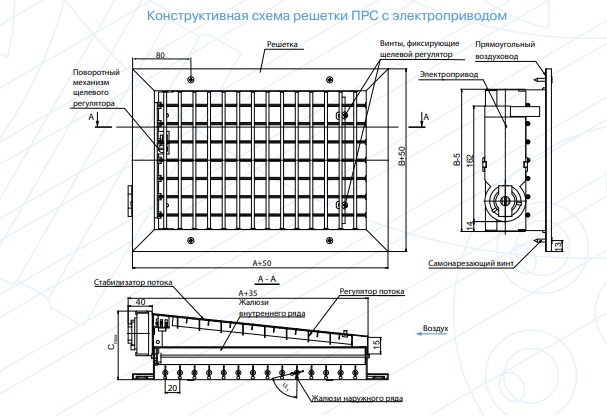

Решетка ПРС представляет собой рамку из алюминиевого профиля и устанавливается на прямоугольный воздуховод путем врезки с помощью самонарезающих винтов через отверстия в лицевой рамке. Винты в комплектацию решетки не входят.

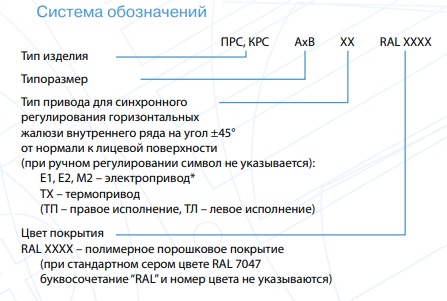

Решетки ПРС имеют два ряда индивидуально регулируемых жалюзи, наружный ряд жалюзи (α1) который параллелен стороне В, устанавливается в пластиковые втулки, регулировка осуществляется вручную. Внутренний ряд жалюзи (α2) параллелен стороне А и устанавливается с одной стороны в пластиковые втулки, с другой стороны – в механизм привода жалюзи, осуществляющий синхронный поворот на угол ±45° от нормали к лицевой поверхности. Механизм привода жалюзи может быть оснащен электроприводом (Е1,Е2,М2) или термоприводом (ТХ).
Наличие двух рядов жалюзи существенно расширяет область применения решеток ПРС: наружный ряд жалюзи позволяет регулировать направление и дальнобойность приточной струи в зависимости от требуемых параметров воздуха в рабочей зоне помещения (регулирование направления приточной струи осуществляется поворотом на угол в нужную сторону, а изменение дальнобойности происходит при повороте жалюзи веерно от центра на угол α1).
Для настройки сети при использовании решеток ПРС служит щелевой регулятор со стабилизатором потока, который позволяет изменять расход воздуха, обеспечивает равномерность истечения приточной струи и предотвращает снос потока. Настройка осуществляется с лицевой стороны путем ослабления фиксирующих винтов и установки регулятором потока необходимого зазора.
Щелевой регулятор со стабилизатором потока изготавливается из холоднокатаной листовой стали.
Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL. Покрытие щелевого регулятора со стабилизатором потока – полимерно-порошковая краска RAL 7047.
Характеристики решетки Арктика ПРС 200х200:
