Узел обвязки Арктика ВДЛ-322А-821-10 предназначен для регулирования температуры теплоносителя и обеспечения заданной температуры приточного воздуха в системах вентиляции и кондиционирования.
Узел обвязки ВДЛ обеспечивает необходимую циркуляцию теплоносителя в контуре калорифера для предотвращения его размораживания.

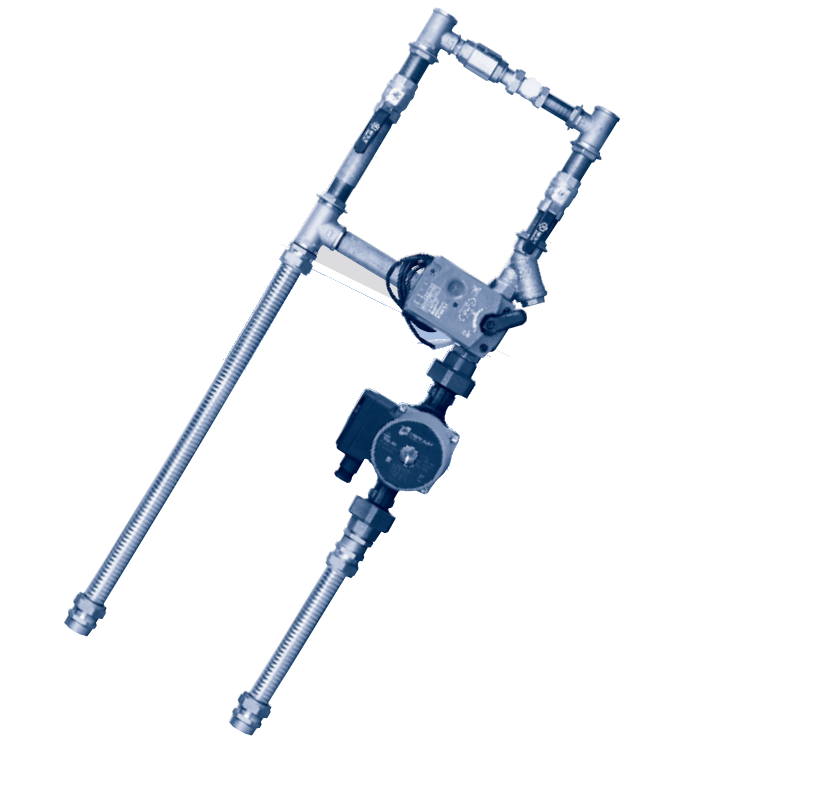

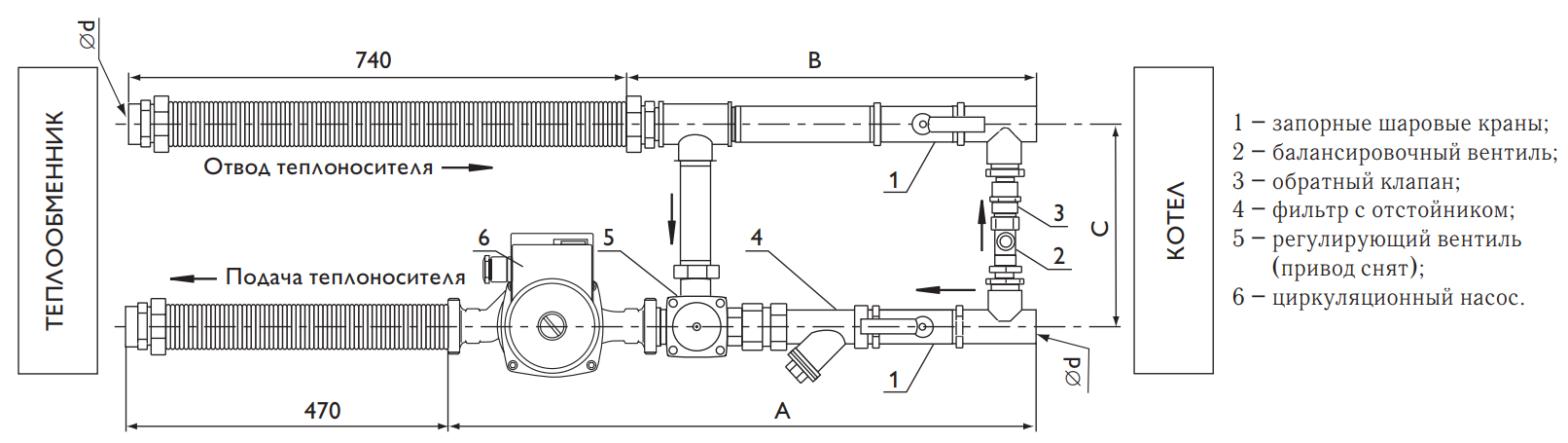

Узел ВДЛ состоит из: циркуляционного насоса, регулирующего вентиля с приводом, фильтра грубой очистки, обратного клапана и запорных кранов, балансировочного клапана и гибкой подводки.
Циркуляционный насос обеспечивает постоянное движение теплоносителя через теплообменник , препятствуя замерзанию и предотвращая размораживание.
Трехходовой вентиль оснащается электроприводом с аналоговым 0-10 В управлением и контролирует подачу необходимого количества теплоносителя из системы теплоснабжения в контур теплообменника.
В узле обвязки предусмотрен байпас, с установленными обратным клапаном и балансировочного вентиля, для регулировки циркуляции теплоносителя.
К водяному теплообменнику узел обвязки подключается при помощи гибкой подводки с резьбовым соединением. Узел должен устанавливаться на минимальном расстоянии от теплообменника, а клеммная коробка насоса не должна отклонятся от вертикальной оси более чем на 90 градусов.
Технические характеристики узла обвязки ВДЛ-322А-821-10
Эксплуатация
Теплоноситель не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей смесительного узла. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя.

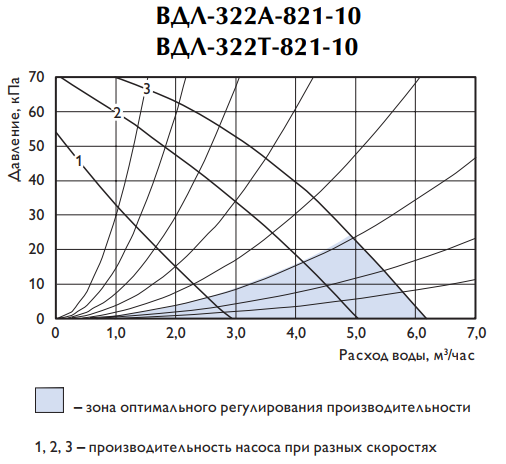

Рабочая точка узла определяется исходя из величины необходимого расхода теплоносителя через теплообменник и суммарных потерь давления на теплообменнике и в соединительной подводке.
!!! Внимание!!!
Если узел обвязки эксплуатируется в системе центрального теплоснабжения, во избежание перегрева обратной воды байпасная перемычка должна быть полностью перекрыта, а на перемычке регулирующего вентиля рекомендуется установить обратный клапан.
!!!!
Узлы не имеют теплоизоляции и в поставляемом виде не предназначены для обвязки водяных охладителей, т.к. конденсат может вывести из строя электрические компоненты, находящиеся под напряжением. Однако, при необходимости Вы можете выполнить теплоизоляцию самостоятельно.
