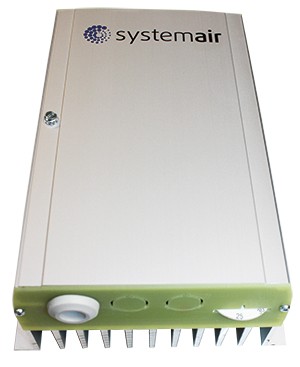

Systemair TTC-2000

 Регулятор температуры TTC-2000 Temp. control 25A

TTC-2000 Temp. control 25A - симисторный регулятор мощности 3-х фазных электронагревателей (до 25 А), предназначен для поддержания температуры приточного воздуха. Регулятор подключается последовательно между источником питания и нагревателем. ТТС2000 может регулировать как симметричные 3-х фазные нагреватели с подключением типа "звезда", так и симметричные и асимметричные нагреватели с подключением "треугольник". Предназначен для настенного монтажа.

Режим работы:
Регулирование температуры осуществляется за счет включения и отключения полной нагрузки пропорционально заданному требованию к обогреву (Например, время включения 30 сек. и время отключения 30 сек., обеспечивает выходную мощность нагревателя равную 50%). Время цикла (сумма времени включенного и отключенного состояния нагрузки) можно регулировать в пределах 6 - 120 сек. Коммутация нагрузки осуществляется симистором, благодаря чему в коммутирующем устройстве отсутствуют механические элементы, подверженные износу. Коммутация нагрузки происходит всегда в нулевой точке (ток и напряжение равны 0), что исключает возникновение электромагнитных помех, уменьшает потребление электроэнергии и увеличивает время безотказной работы оборудования. TTC-2000 Temp. control 25A оснащен потенциометром для задания уставок, а также клеммами для подключения внешнего главного термодатчика, внешнего задатчика и термодатчика минимального и максимального значения. Регулятором также можно управлять при помощи внешнего сигнала 0-10 В. ТТС2000 автоматически настраивает свой режим регулирования в соответствии с динамикой регулируемого объекта.

Контроль температуры:
Регулятор TTC-2000 Temp. control 25A изменяет режим управления между пропорциональным (P) и пропорционально-интегральным (PI) в соответствии с динамикой объекта регулирования. При необходимости быстрого изменения температуры, т.е. при контроле температуры приточного воздуха, ТТС2000 работает как PI регулятор с зоной пропорциональности 20К и временем возврата 6 минут. Для более медленного изменения температуры, т.е. для контроля температуры в помещении, ТТС2000 работает как Р регулятор с зоной пропорциональности 1,5К.

Технические данные:
Наименование продукции - TTC-2000
Артикул (код) - 5171
Напряжение - 230/400 В
Фазность - 3 ~
Частота - 50 Гц
Макс. нагрузка - 10/17 кВт
Ток - 25 A
Класс защиты корпуса - 30 IP
Настраиваемый темп. диапазон - 0...30 °C
Снижение темп. в ночной период - 0...10 °C
Допустимый диапазон темп - 0...40 °C
Ширина - 160 мм
Высота - 207 мм
Глубина - 94 мм

Другое:
Вес - 1.8    кг
