Systemair RTRD 7


Systemair RTRD 7 SPEED CONTROL

Пятиступенчатый регулятор скорости Systemair RTRD 7 SPEED CONTROL с ручной регулировкой, (с защитой электродвигателя), артикул 5943.

Трехфазный регулятор, который управляет скоростью вентиляторов, изменяя подаваемое напряжение. Допускается управление несколькими двигателями вентиляторов, если общий потребляемый ими ток не превышает номинального тока регулятора. Скорость переключается вручную рукояткой на корпусе. Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируются термоконтакты ТК электродвигателя. Защитное устройство перезапускается после охлаждения двигателя путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.

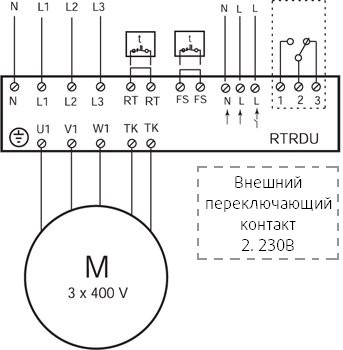

Регулятор имеет вход для подключения комнатного термостата RT и термостата защиты от обмерзания FS. При поставке с завода клеммы RT и FS замкнуты. Прекращается подача напряжения на вентилятор при размыкании цепи этих устройств. Когда термостат защиты от обмерзания FS размыкает цепь, перезапуск осуществляется аналогично, как и при срабатывании термоконтактов ТК. Лампа индикатора на передней панели показывает, когда регулятор находится в рабочем режиме. Регулятор скорости имеет выход 230 В для приведения в действие приводов заслонок, электронагревателей или любого другого внешнего оборудования. На этом выходе ток не подается, когда рукоятка трансформатора находится в положении 0 или если сработали TK или RT. Подаваемое напряжение 400 В 50/60Гц.

Напряжение на выходе для положений рукоятки
Положение:        1    2      3     4      5
Напряжение, В: 80  105  130  160  230.

Технические данные
Напряжение - 400В
Фазность - 3~
Частота - 50/60Гц
Макс. расеиваемая мощность - 110Вт
Ток - 7A
Класс защиты корпуса - 21IP
Ширина - 270мм
Высота - 323мм
Глубина - 173мм
Вес - 11кг
