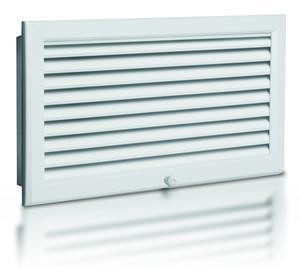

Systemair NOVA-F-2-400X150-F-S-RAL9010 - прямоугольная решетка с неподвижными жалюзи и контейнером для фильтра.
В качестве стандартного используется фильтр класса G4,средняя эффективность (Am) 92,5%.
L-400мм
H-150мм
Systemair NOVA-F-2-400X150-F-S-RAL9010
Описание
Systemair NOVA-F-2-400X150-F-S-RAL9010, артикул 42891, - прямоугольная решетка с неподвижными жалюзи и контейнером для фильтра, предназначенная для использования в вытяжных системах коммерческих и промышленных помещений. Решетка может устанавливается на стену или потолок.
Конструкция
Решетка Systemair NOVA-F-2-400X150-F-S-RAL9010 изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Контейнер для фильтра изготовлен из оцинкованной стали и укомплектован москитной сеткой. В качестве стандартного используется фильтр класса G4, толщиной 12-15 мм, изготовленный из полиэстра белого цвета. Термостойкость фильтра составляет 150°C, средняя эффективность (Am) 92,5%.
Назначение
Решетка Systemair NOVA-F-2-400X150-F-S-RAL9010 используется для вытяжки воздуха из помещения и его фильтрации. Наклонные жалюзи препятствующие обзору через решетку сохраняя изящный внешний вид.
Монтаж
Решетка Systemair NOVA-F-2-400X150-F-S-RAL9010 устанавливается на воздуховод или на стену через отверстия в контейнере для фильтра при помощи винтов. Фронтальная панель снабжена петлями и открывается при помощи ручки.
Обслуживание
Проверка и замена фильтра производится путем открытия фронтальной панели решетки при помощи ручки. Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.
Размеры
L-400мм
H-150мм
Для стандартного нового фильтра добавьте сопротивление 38 Па.
Для "грязного" фильтра добавьте сопротивление 250 Па.
