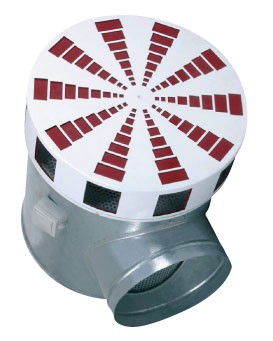

Диффузор Systemair IKD-500-M1 DIFFUSER W. MOTOR обеспечивает комфортную вентиляцию больших высоких залов.
Высота установки составляет от 4 до 15 метров.
Электропривод 230В
A - 502мм
d - 315мм
IKD-500-M1 DIFFUSER W. MOTOR
Описание: Диффузор Systemair IKD-500-M1 DIFFUSER W. MOTOR, артикул 35363, обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.
Назначение: Systemair IKD-500-M1 DIFFUSER W. MOTOR состоит из впускного конуса, внутреннего и внешнего корпусов, с воздуховыпускными отверстиями на боковой и нижней поверхности. В режиме охлаждения открываются боковые отверстия (горизонтальная раздача воздуха), в режиме обогрева открываются нижние отверстия (раздача воздуха вниз). Размеры отверстий выбраны таким образом, что аэродинамическое сопротивление и уровень шума не зависят от режима работы.
Конструкция: Systemair IKD-500-M1 DIFFUSER W. MOTOR изготовлен из стали с порошковым покрытием (RAL 9010). Диффузор в стандартном исполнении снабжен перфорированной пластиной для выравнивания потока воздуха и присоединительной камерой со встроенным воздушным клапаном. В диффузорах типоразмеров 400-800 электродвигатель установлен внутри, а в диффузорах типоразмера 300 - снаружи
Монтаж: IKD присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.
Код заказа:
IKD = Стандартный диффузор
IKD-D = Клапан в комплекте
IKD-PB = Воздухораспределительная камера и клапан в комплекте
IKD-M1 = Электропривод 230В
IKD-M1 = Электропривод 24В
IKD-M3 = Электропривод 24В, плавное регулирование 0-10V

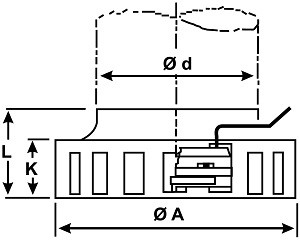

Размеры
A - 502мм
d - 315мм

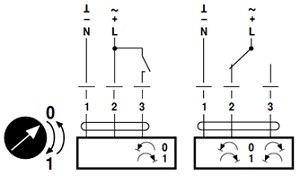

Привод 230V
1- голубой
2- коричневый
3- белый
