Systemair DVG-V 560D4-6/F400

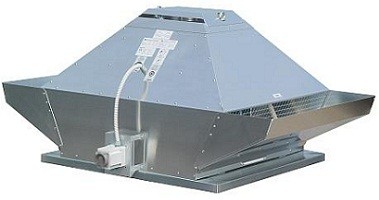

Крышный вентилятор дымоудаления Systemair DVG-V 560D4-6/F400

Преимущества вентилятора DVG-V:
- Крышный вентилятор для дымоудаления, удаления теплого воздуха и нормальной вентиляции
- Предел огнестойкости 400°C/120 минут (существуют модели F400/120, F400/90, F300, F200)
- Продолжительная работа при температурах до 120°C
- Вертикальный выброс воздуха
- Применим в морском климате
- Широкий ассортимент принадлежностей
- Тестирован на соответствие EN 12101-3 в LGAI, Барселона
- CE-сертификация на соответствие EN 12101-3, 2002-06 в TUV Sud

Рекомендации по применению: Модификации вентиляторов DVG-V 560D4-6/F400 предназначены для удаления дымовых газов при пожаре, а также в обычных рабочих условиях для стандартной вентиляции. Свободные от дыма проходы увеличивают шансы спасения людей при пожаре. Вентиляторы DVG снижают риск распространения огня на другие здания.

Конструкция: Корпус вентилятора DVG-V 560D4-6/F400 выполнен из алюминия, стойкого к воздействию морской воды, рама основания - из оцинкованной стали. DVG оборудованы электродвигателем, вынесенным из потока перемещаемого воздуха и рабочим колесом с загнутыми назад лопатками из оцинкованной стали.

Двигатель: Электродвигатель вентилятора стандарта эффективности IE1 расположен в герметичном теплоизолированном отсеке, вне воздушного потока. Термозащита двигателя поставляется по запросу (PTC или термоконтакт). Для вентиляторов, регулируемых преобразователями частоты должен заказываться PTC. Для двухскоросных вентиляторов (до 4 кВт) двухскоростной переключатель доступен как принадлежность (в этом случае должен заказываться термоконтакт; не предназначены для использования с PTC или без термоконтакта). В случае возможного пожара, двухскоростной переключатель, преобразователь частоты, и все защитные устройства должны быть соединены по типу "мост" для гарантии функциональных возможностей (прямое подключение к сети). На вентиляторах, управляемых с помощью преобразователей частоты, может быть необходима дополнительная ЕМС защита (по запросу).

Монтаж: Вентиляторы DVG-V 560D4-6/F400 предназначены для крышного монтажа и устанавливаются над отапливаемыми помещениями во избежание намораживания льда в сливном контуре.

Сертификаты: Сертификат соответствия РФ; сертификат соответствия техническому регламенту о требованиях пожарной безопасности: №С-SI.ПБ01.В00160 - 400°С/2 часа.

Примечание: в случае двойного использования (нормальная вентиляция + дымоудаление) односкоростных вентиляторов с номинальной мощностью 0,75 кВт или более Европейский союз требует использование высокоэффективных двигателей IE2; такие вентиляторы маркируются как DVG..IE2!


Технические характеристики:
Модель - DVG-V 560D4-6/F400
Артикул (код) - 32322
Напряжение - 400 В
Подключение - Y
Частота - 50 Гц
Фазность - 3 ~
Мощность на валу - 2200 Вт
Ток - 5.3 A
Пусковой ток - 25.4 A
Макс. расход воздуха - 11650 м3/ч
Частота вращения - 1430 1/мин
Максимальная температура перемещаемого воздуха - 120 °C
Макс. темп. перемещаемого воздуха до 120 минут - 400 °C
Уровень звукового давления на расстоянии 4м - 72 дБ(А)
Уровень звукового давления на расстоянии 10м - 67 дБ(А)
Вес - 107 кг
Класс изоляции двигателя - F
Класс защиты двигателя - 54 IP
