Systemair AJD-315-M3 (снят с производства)

Systemair AJD-315-M3 FLUSH JET DIFFUSER

Описание
Systemair AJD-315-M3 FLUSH JET DIFFUSER - круглый диффузор с декоративной кольцевой панелью предназначенный для формирования протяженного потока воздуха. Эстетический дизайн диффузора AJD позволяет удовлетворить любые декоративные требования в сочетании с высокой функциональностью.

Назначение
Сопло диффузора Systemair AJD-315-M3 FLUSH JET DIFFUSER обеспечивает формирование и перенос длинных струй с низким уровнем шума на расстояние более 30 метров. Диффузоры AJD могут быть использованы для точечного охлаждения и особенно подходят для больших помещений с высокими требованиями к внешнему виду, например, больших вестибюлей, развлекательных заведений, залов аэропортов, магазинов, гостиниц, и т.д.
Конструкция диффузора позволяет поворот сопла во всех направлениях до ± 30°.

Конструкция
Диффузор Systemair AJD-315-M3 FLUSH JET DIFFUSER, ариткул 42405, изготавлен из алюминия, покрыт белый порошковой краской (RAL 9010). Соединительная часть изготовлена из оцинкованной стали.

Монтаж
Диффузор AJD крепится при помощи скрытых винтов.

Версии
AJD - стандартный диффузор
AJD-M1 c электроприводом 230В
AJD-M2 c электроприводом 24В
AJD-M3 c электроприводом 24В, 0-10В плавное регулирование

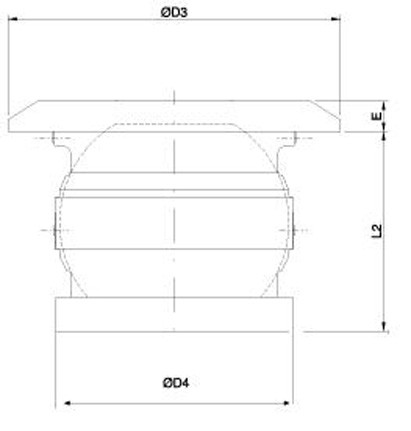

Размеры
Ø D3 - 408
Ø D4 - 310
Е    - 22
L2   - 186

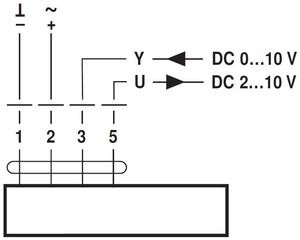

Питание 24В
Цвета кабелей:
1 = черный
2 = красный
3 = белый
5 = оранжевый
