Вентиль 2-х ходовой Regin STV 25-10 (снят с производства, замена на STV 25-10-2)

Двухходовые вентили STV 25–10 предназначены для регулирования расхода горячей и холодной воды, а также пара в системах отопления, вентиляции и кондиционирования. Вентили выпускаются в диапазоне от KVS=0,63 с присоединительным диаметром 1/2" до KVS=39 с присоединительным диаметром 2". В зависимости от типа используемого привода вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.

Регулирование у вентилей STV 25–10 осуществляется с помощью возвратнопоступательного перемещения штока. Двухходовой вентиль STV 25–10 полностью открыт, когда шток находится в нижнем положении, и закрыт, когда шток находится в верхнем положении.

Вентили должны устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости. Вентили STV 25–10 следует устанавливать штоком вверх или в сторону (горизонтально). Нельзя устанавливать вентиль штоком вниз. Если рабочая среда имеет высокую температуру, то вентиль следует устанавливать штоком в горизонтальном положении, чтобы предотвратить нагрев привода вентиля. В зависимости от типа используемого привода VLT.../VLM... вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.

Технические данные:
Максимальное рабочее давление - 1,6 МПа (16 бар)
Температура рабочей среды - от -5°С до 185°С
Максимальный перепад давления - 0,7–16 МПа
Характеристика вентиля: -STV 25–10 - 2-ходовой (проходной)
Вид регулирования - квадратичный
Ход штока - 15 мм
Максимальная утечка от величины KVS - 0,01%
Рабочая среда - горячая и холодная вода, раствор гликоля в воде, пар
Материал корпуса - бронза
Материал штока - нержавеющая сталь
Материал седла и тарелки - бронза
Материал уплотнение - тефлон

Технические характеристики:
Модель - STV 25–10
KVS* - 10.0
BSP - 1”

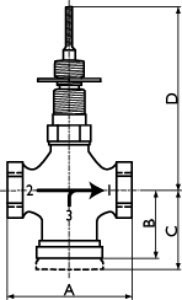

Размеры - A- 90мм, B- 56мм, С- 70мм, D- 77мм
∆P - 1600 кПа
Тип привода:
3-х позиционный - AQT/VLT
Сигнал 0–10 В - AQM/VLM
Вес - 1.7 кг.
