Вентилятор ECW 504 Т4 (реверсивный) (Polar Bear)

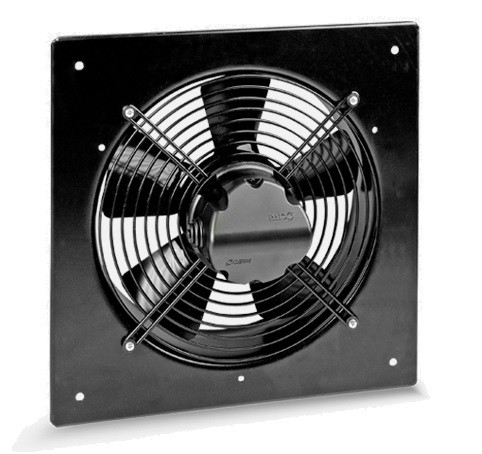

Осевой вентилятор ECW 504 T4 предназначен для установки на стене или панелях.

Вентилятор оборудован асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы.

Корпус и защитная решетка изготавливаются из оцинкованной стали с защитным порошковым покрытием.

Крыльчатки выполнены из оцинкованной стали, покрыты черной эмалью и проходят статическую и динамическую балансировку.

Технические характеристики:

• Модель : Polar Bear ECW 504T4

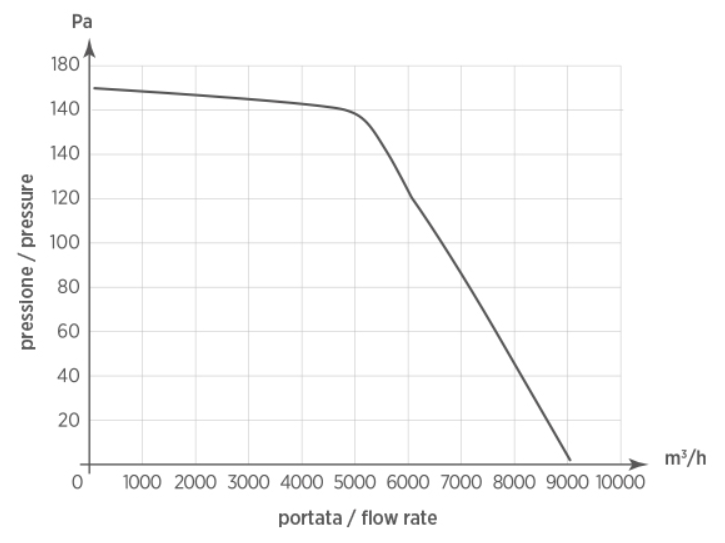

• Производительность по воздуху: 9000 м3/ч
• Максимальное давление: 170 Па
• Степень защиты электродвигателя: IP44
• Рабочий диапазон температур: -30....+60 С
• Напряжение питания: 3*230/400 В
• Ток: 0,7 А  /1,3 A
• Потребляемая мощность: 530 Вт
• Уровень шума, на расстоянии 2м : 74 дБ(А)
• Частота вращения, об/мин 1400
• Вес, кг 17

Установка
Вентилятор ECW 50 4 T4 может быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора, поставляемых по отдельному заказу.

Защита двигателя
Двигатель вентилятора защищен термоконтактами. Вентилятор имеют встроенный термоконтакт с автоматическим перезапуском.

Выводы термоконтактов (TК) должны подключаться к реле перезагрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.

Монтаж
- Вентилятор поставляется полностью в собранном виде, готов к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии с правилами технической безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведенной в клеммной коробке, согласно маркировке клемм.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтирован таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
- Вентилятор не должен эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентилятор не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентилятор предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание - очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что:
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора:
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под
высоким давлением.
- Следите, чтобы не нарушалась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.

Области применения:

• Подходит для установки в основном в промышленном секторе.
• Сараи и склады.
• Теплицы и фермы.
• Автостоянки.
• Кухни и столовые.
• Спортивные сооружения.
• Супермаркеты и торговые центры.
• Местная холодильная установка или генератор.
• Электрические кабины.
• Также подходит для применения на оборудовании, где требуется принудительная вентиляция или вытяжка.
