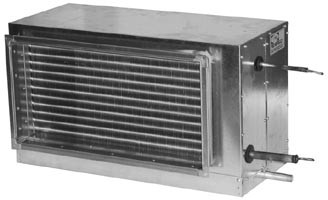

Канальный фреонный охладитель PBED 500*250-2-2,1N предназначен для охлаждения воздуха в воздуховодах прямоугольного сечения.
Корпус охладителя собран из листовой оцинкованной стали, в котором установлены медно-алюминиевый теплообменник, , дренажный поддон из нержавеющей стали и каплеуловитель. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции.
Для слива конденсата предусмотрен патрубок диаметром 32мм.
Теплообменник рассчитан для работы на фреоне R410A.
Максимальное рабочее давление охладителя составляет 3,0 МПа.
Установка
Канальные охладители Арктика PBED должны устанавливаться только в горизонтальном положении для обеспечения беспрепятственного слива конденсата.
Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера охладители.
При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).
При подключении охладителя для управления его работой необходимо установить ТРВ. Кроме того, при необходимости можно установить соленоидный вентиль, смотровое стекло и другие комплектующие.

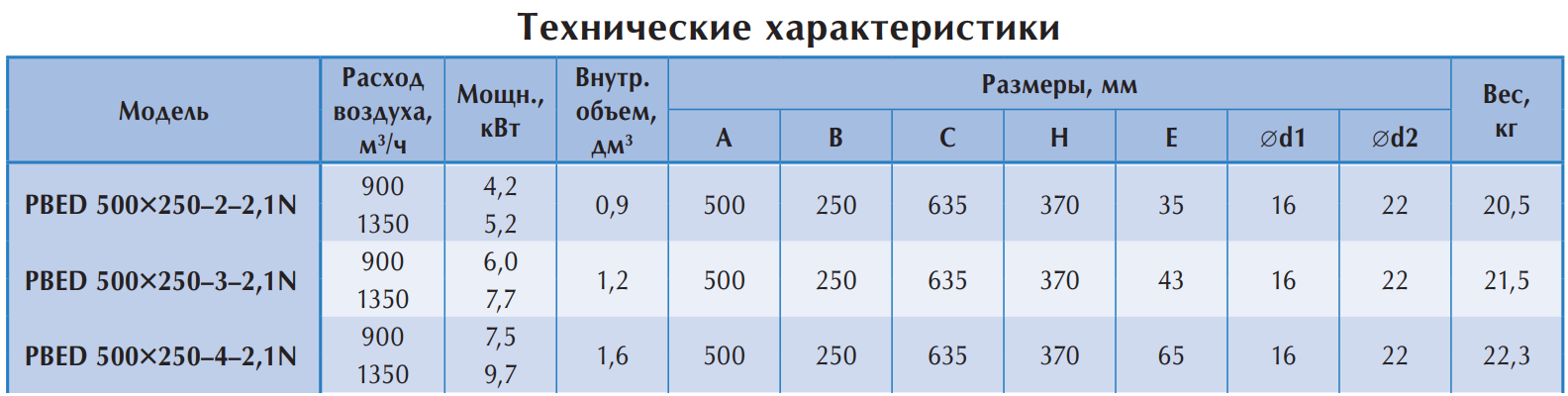

Технические характеристики теплообменника PBED 500x250-2-2,1N:
