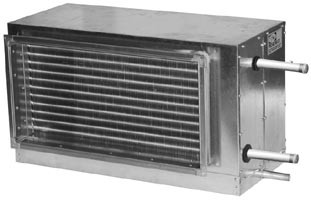

Канальный охладитель Арктос PBAR 1000*500-3-2,5N предназначен для охлаждения приточного, рециркуляционного воздуха в воздуховодах прямоугольного сечения.
Корпус теплообменника PBAR собран из листовой оцинкованной стали, в котором установлен медно-алюминиевый теплообменник, дренажный поддон и каплеотделитель.
С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции.
Для слива конденсата предусмотрен патрубок диаметром 32мм.
Максимальное рабочее давление охладителя составляет 1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3.0 МПа.
Установка
Теплообменники Арктика PBAR 1000х500-3-2,5N должны быть установлены только в горизонтальном положении. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.
Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:

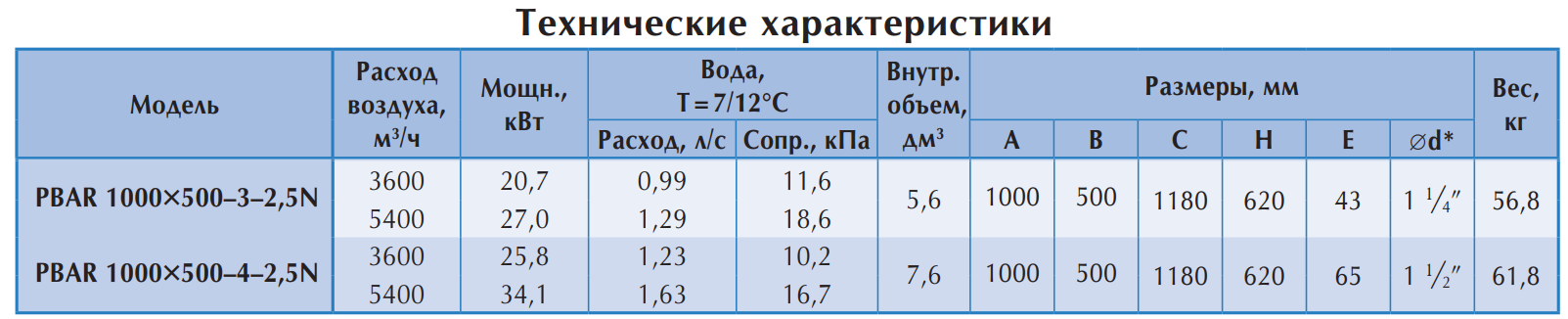

Технические характеристики теплообменника PBAR 1000x500-3-2,5N:
