Вентилятор Ostberg RK 500х300 B3

Канальный вентилятор Ostberg RK 500*300 B3 Erp

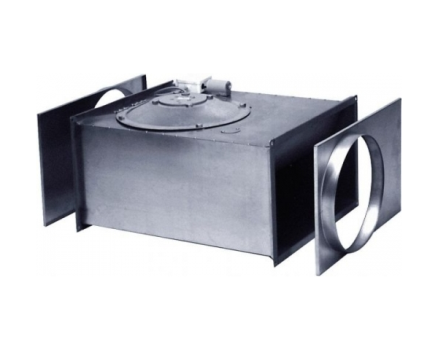

Канальный вентилятор RK 500х300 B3 оборудован асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

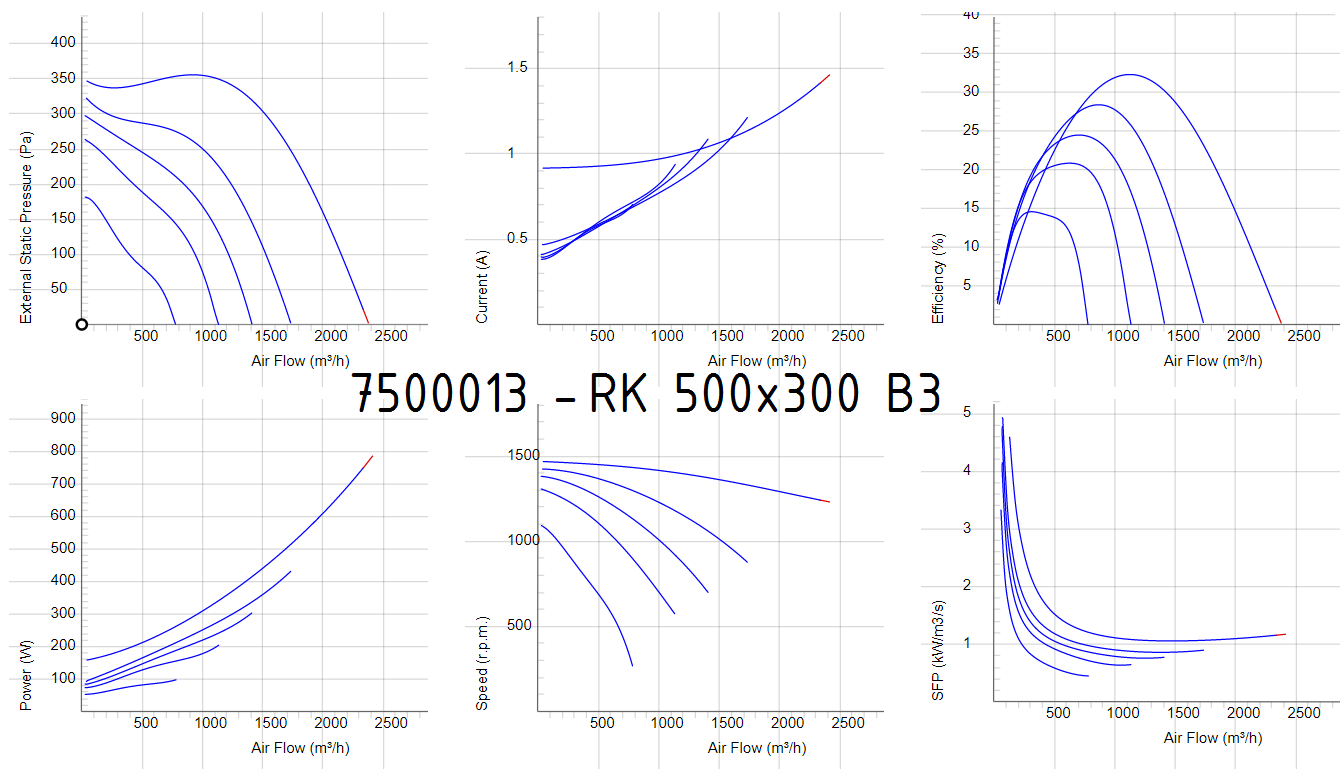

Технические характеристики вентилятора Ostberg RK 500x300 B3 (RKC 315B3) артикул 7500013:
• Напряжение питания: 3*230/400 V/50Гц
• Мощность: 739 Вт
• Ток: 3*230В = 2,43 А , 3*400В =1,4 А
• Класс защиты: IP44 (клеммной коробки IP54)
• Класс изоляции двигателя: F
• Скорость: 1240 оборотов/минуту
• Максимальная температура перемещаемого воздуха: 40 ° C
• Уровень звукового давления на расстоянии 3 м : 56 дБ (А)

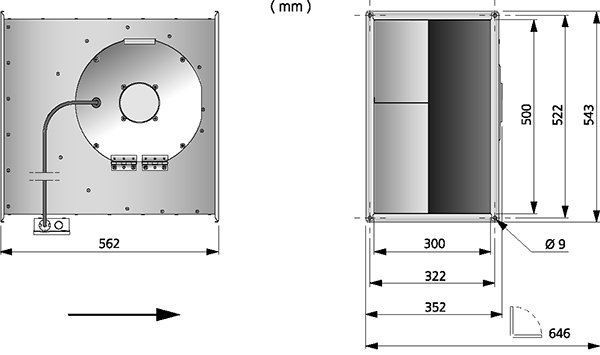

• Размер подключаемого воздуховода: 500*300 мм / через адаптер D315
• Максимальная производительность: 2344 м3/час
• Максимально давление: 365 Па
• Вес: 21,3 кг

Установка Ostberg RK500х300B3:
Вентилятор может быть установлен в любом положении.

Регулирование скорости:
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя RK:
Все двигатели защищены термоконтактами. Однофазный вентилятор имеет встроенный термоконтакт с автоматическим перезапуском. Трёхфазный вентилятор имеет вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.

Аксессуары Ostberg RK 500х300B3:
Регулятор скорости, модуль управления, канальный нагреватель и охладитель, шумоглушитель, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Монтаж RK 500*300B3:
- Вентилятор поставляется полностью в собранном виде, готов к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентилятор с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтирован таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы RK:
- не должен эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- предназначен для непрерывной работы. Не рекомендуется производить частое включение и выключение вентилятора.
