Вентилятор CS 360 4T Ex-ATEX (O.ERRE )

Центробежный взрывозащищенный вентилятор O.ERRE CS 360 4T Ex-ATEX

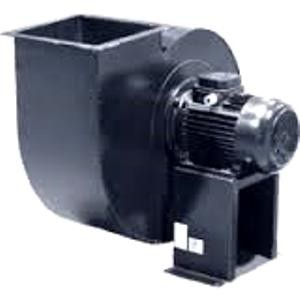

Центробежный взрывозащищенный вентилятор с односторонним всасыванием O'ERRE CS 360 4T Ex-ATEX предназначен для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты. Вентилятор CS 360 4T Ex-ATEX оборудован вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия.

• Центробежные вентиляторы, предназначенные для использования во взрывоопасных зонах (Директива ATEX 94/9 / EEC от 1 июля 2003 года в странах-членах Европейского сообщества).
• Подходит для промышленных сред в присутствии легковоспламеняющихся газов, паров и тумана. Имеет сертификат CESI № 03 ATEX 250.
• Вытеснение воздуха в воздуховодах средней длины.
• Аспиратор группы II, категория 2 для газа, конструкционная безопасность C, макс. поверхностный Т4 (135 ° С); по запросу модели Т5 и Т6.
• Может использоваться в зонах, классифицированных как зона 1 и 2.

• Тип двигателя Exd IIC T4 на шарикоподшипниках класса F со степенью защиты IP55 .
• Макс темп. Всасываемого воздуха: 60 ° C.
• Справочные стандарты: EN 13463-1; EN 13463-5; EN 14986.

Технические характеристики:

• Тип вентилятора - O.ERRE CS 360-4T Ex-ATEX
• Максимальная температура - 60 °C

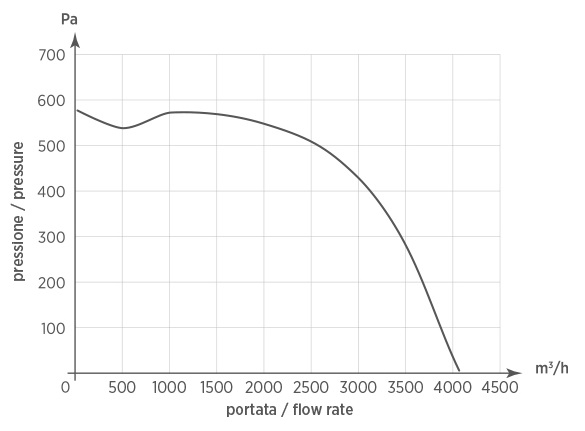

• Производительность по воздуху - 4100 м3/ч
• Частота вращения - 1400 об/мин
• Мощность - 1900 Вт
• Напряжение - 3х230/400 В
• Ток - 5,7 А /3,3 A
• Вес - 44 кг
• Степень защиты электродвигателя IP 55.

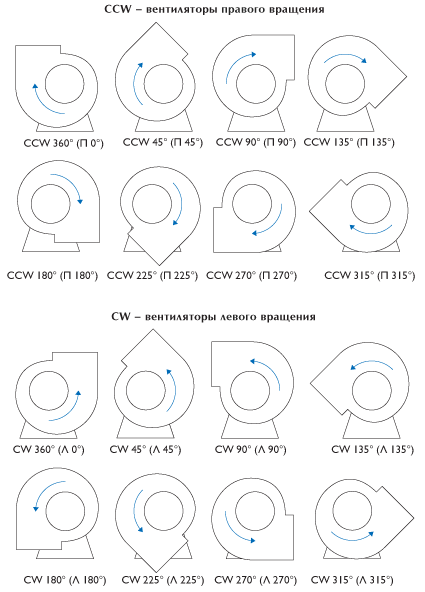

Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ.

Установка O.ERRE CS 360 4T Ex-ATEX:
Вентиляторы можно устанавливать в любом положении.

Регулирование скорости:
Регулирование скорости вентиляторов не допускается.

Защита двигателя:
Для обеспечения бесперебойной работы вентилятора необходимо подключить к сети питания с использованием термозащитного автомата.
Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары CS 360 4T Ex-ATEX:
Гибкие вставки, глушитель, хомуты, и другие вентиляционные принадлежности.

Монтаж O.ERRE CS 360 4T Ex-ATEX:
- Вентилятор поставляется полностью в собранном виде, готовый к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы CS 360 4T Ex ATEX:
- не должен эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- предназначен для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
