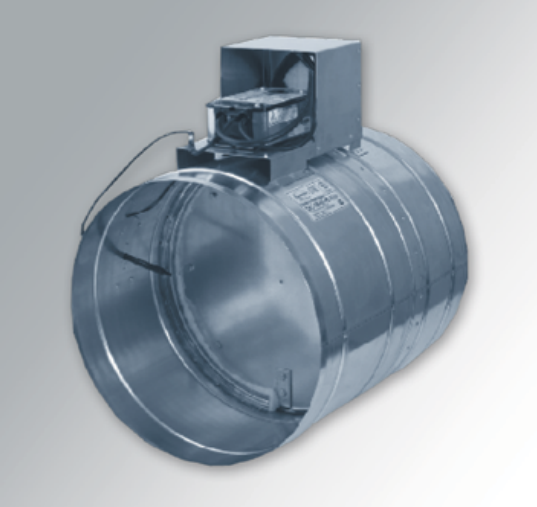

Клапан противопожарный ОКС-1М(120)-ЭМ-125-1E100

Противопожарный клапан Арктос ОКС-1М(120)-ЭМ-125 предназначен для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий.

Нормально открытый клапан Арктика ОКС-1М(120)-ЭМ-125 предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа (назначения).

Технические характеристики противопожарного клапан Арктос ОКС-1М(120)-ЭМ-125-1E100:

• Производитель: Арктос (Россия)
• Тип клапана: Нормально открытый (Противопожарный/огнезадерживающий)
• Предел огнестойкости: EI 120;
• Привод: электромагнитный привод 220В с концевым микропереключателем и тепловым замком на 72°C (141°C- по заказу)
• Тип соединения: фланцевое 125

Характеристики электромагнитного привода и способы управления заслонкой клапана OKC-1M(120) с электромагнитным приводом ЭМ220

Способ перевода заслонки из исходного положение в рабочее:

• автоматически по сигналу противопожарной автоматики
• автоматически, при срабатывании теплового замка при Т>72 С (для НО клапанов)
• дистанционный с помощью пульта управления
• от тумблера в месте установки клапана

Механизм перевода заслонки :

• в рабочее положение - возвратная пружина
• в исходное положение - нет (взвод производится в ручную)

Принцип срабатывания привода или разрыв теплового замка - подача напряжение на электромагнит

Количество срабатываний- многократное (при ручном взведении)

Время поворота заслонки:

• в рабочее положение - не более 2 с
• в исходное положение ---

Потребляемая мощность приводом - не более 60 Вт.

Степень защиты: IP40

Вспомогательный переключатель - 5А/250В

Напряжение питания привода 220В.

Схема подключения клапана ОКС-1М(60)-ЭМ220

Монтаж огнезадерживающего клапана Арктика ОКС-1М
