Камера статического давления Polar Bear PLR 100-125N предназначена для монтажа потолочных диффузоров с круглыми присоединительными патрубками в системах вентиляции и кондиционирования. Она обеспечивает выравнивание и стабилизацию воздушного потока, поступающего в диффузор, что существенно улучшает условия формирования и аэродинамические характеристики образуемых диффузорами воздушных струй.
КСД PLR100-125N изготавливается из оцинкованной стали и оснащается встроенными звукопоглощающими отражателями и регулятором расхода воздуха, который позволяет измерять и регулировать количество проходящего через нее воздуха. Измерение производительности камеры осуществляется по падению давления на регуляторе расхода с помощью дифференциального манометра, подсоединяемого к измерительным патрубкам камер.
Регулятор расхода оснащается ручкой управления с градуировочной шкалой, деления которой соответствуют линиям на графиках круглых диффузоров, что позволяет точно установить необходимый для данного диффузора расход воздуха. Это помогает провести предварительную наладку оборудования и при необходимости скорректировать рабочую точку каждого диффузора без проведения дополнительных измерений и расчетов.
Монтаж диффузоров в камерах статического давления PLR осуществляется за присоединительный патрубок, который крепится к патрубку камеры статического давления саморезами или заклепками. После чего камеры статического давления присоединяются своим патрубком к воздуховоду.

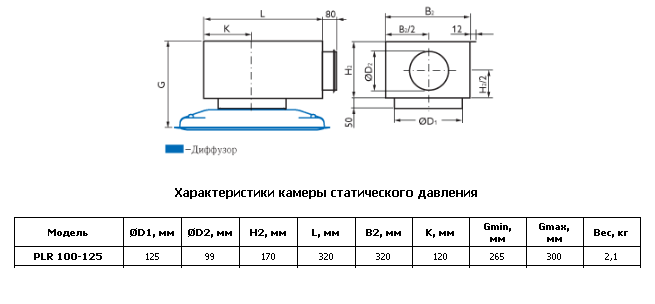

Технические характеристики:
