Ирисовый клапан IRD 100 (Polar Bear)

Воздушный ирисовый клапан IRD 100 предназначен для плавного регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

Конструктивно ирисовый клапан IRD100 представляет собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками.

На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем.

Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно с большой точностью определить расход воздуха, проходящего через клапан.

Управление воздушным клапаном IRD 100 (Polar Bear) осуществляется вручную.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

Применение ирисовых клапанов позволяет значительно упростить процесс наладки вентиляционных систем.

Корпус и регулирующие пластины ирисового клапана изготавливаются из стального оцинкованного листа.

Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Технические характеристики ирисового клапана IRD 100:

Тип клапана : ирисовый клапан

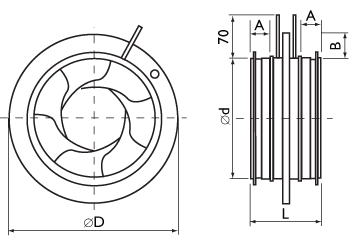

Ød - 99, ØD - 165, L - 110мм, A - 30мм, B - 32мм;

Вес - 0,5 кг
