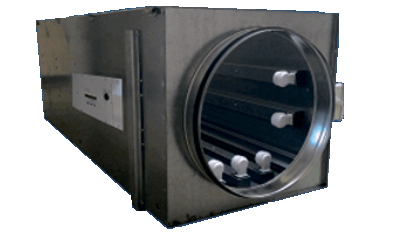

Фильтры бактерицидной обработки воздуха Арктос ФБО 400-8А предназначены для бактерицидной обработки приточного или рециркуляционного воздуха с помощью ультрафиолетового излучения. Фильтры бактерицидной обработки воздуха ФБО применяются для проведения санитарно-противоэпидемических (профилактических) мероприятий, способствующих соблюдению санитарных норм и правил по устройству и содержанию помещений и направленных на снижение количества микроорганизмов и профилактику инфекционных заболеваний.
Область применения фильтров бактерицидной обработки ФБО-400-08A – лечебные и лечебно-профилактические учреждения, образовательные учреждения, промышленные и общественные организации и т.д. Фильтры ФБО представляют собой канальные устройства, которые устанавливаются в воздуховод прямоугольного сечения и осуществляют бактерицидную обработку проходящего через него воздуха. Таким образом, бактерицидная обработка воздуха осуществляется непосредственно в канале воздуховода и не требует специальных мер безопасности для людей, находящихся в помещении.
Выпускается 2 исполнения фильтров:
Фильтры ФБО позволяют осуществлять бактерицидную обработку воздуха для пяти основных категорий помещений с требуемым уровнем бактерицидной дозы (классификация помещений согласно руководству Р 3.5.1904-04 "Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях" (официальное издание Министерства здравоохранения РФ)).
Технические характеристики:
! запрещено включать Фильтр Бактерицидной Обработки - при выключенной системе вентиляции!
! запрещено включать Фильтр Бактерицидной Обработки - при выключенной системе вентиляции!
Методика подбора ФБО:
Ультрафиолетовые Бактерицидные модули облучатели ФБО можно разделить на две группы: канальные изделия и рециркуляторы.
Канальные облучатели предназначены для монтажа в воздуховоды приточных систем, рециркуляторы забирают и подают воздух непосредственно в обслуживаемых помещениях.
Ультрафиолетовые рециркуляторы закрытого типа Арктика ФБО предназначены для обеззараживания помещений в присутствии людей. Они работают в режиме полной рециркуляции помещений.
Подборы блоков УФО проводится в соответствии с Руководством Р 3.5.1904-04 "Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях".
Рекомендуется подбирать канальный облучатель с размером патрубка равным размеру воздуховода, в котором он монтируется. Возможно применение изделий с размерами патрубка, отличающимися от размера воздуховодов при условии проверки скорости потока в канальном облучателе.
Описание Модуля Контроля Ламп:
для управления работой и контроля неисправностей установки ФБО могут быть оснащены модулем контроля ламп (МКЛ).
МКЛ предназначен для контроля работоспособности ультрафиолетовых ламп без необходимости проводить вскрытие корпуса ФБО.
Конструкция МКЛ позволяет реализовать несколько вариантов включения ФильтраБактерициднойОбработки посредством трехпозиционного переключателя установленного на корпусе ("Местное управление Вкл./Выкл./Дистанционное управление Вкл.")
При переводе переключателя из положения "Выкл." в положение "Местное управление Вкл." происходит включение установки, при этом дистанционное управление с диспетчерского компьютера или вынесенного переключателя - игнорируются.
При переводе переключателя в положение "Дистанционное управление Вкл."включение и выключение ФБО может осуществляться при помощи диспетчерского компьютера с установленной на нем программой диспетчеризации, подключение к МКЛ посредством коммуникационного протокола ABUS и программы диспетчеризации (ПДФБО) для персонального компьютера или при помощи контактов переключателя дистанционного включения ФБО.
Если МКЛ не подключен к диспетчерскому компьютеру, то включение и выключения ФБО Арктос может осуществляться при помощи переключателя дистанционного включения (при замкнутых контактах переключателя ФБО включен и выключен при разомкнутых.) При использовании контактов переключателя дистанционного управления , заведя их в щит управления вентустановкой, можно осуществлять управление ФБО с помощью автоматики управляющей все системой вентиляции.
Режим дистанционного управления МКЛ является основным , т.к. с его помощью можно организовать управление ФБО с помощью автоматики, которая управляет всей системой вентиляции, либо подключить ФБО к таймеру или выставить таймер на диспетчерском компьютере, либо управлять вручную с помощью вынесенного переключателя.
Установка ФБО-А оборудованная модулем контроля ламп поставляется с выполненными подключениями цепей, расположенными в колодке Х2. Заказчику на объекте достаточно смонтировать Фильтр Бактерицидной Обработки в соответствии с рекомендациями паспорта на установку, выполнить подключение к питающей цепи и (при необходимости) электрические подключения к клемме Х1 сигнальные и управляющие элементы.
Часы реального времени и журнал работы:
В конструкции МКЛ предусмотрены часы реального времени и энергонезависимая память (при отключении питания время автономности 5 лет), а программное обеспечение обеспечивает ведение журнала работы ФБО с указанием даты, времени и описания аварии.
Журнал работы ФБО можно просмотреть только на диспетчерском компьютере в программе диспетчеризации (ПДФБО). Емкость журнала составляет 300 событий, при переполнении журнала происходит последовательная перезапись журнала (более старые события заменяются новыми). Тип установки ФБО-А и ее сетевой адрес задаются на заводе изготовителе ФБО при установке на нее модуля МКЛ.
Контроль питающего напряжения:
В целях защиты бактерицидных ламп и электронных пускорегулирующих устройств , модуль измеряет величину входного напряжения питания. Контролируются следующие пороговые значения:
В конструкции Модуля Контроля Ламп ФБО предусмотрен режим автоматического перезапуска установки при возвращении питающего напряжения к допустимым значениям. в течении 40 секунд модуль пытается включить установку , одновременно контролируя величину питания. Если питание в норме, то установка включится (при этом сигнализация "Авария" отключится, релейный переключающий контакт разомкнется). Если по истечении 40 секунд напряжение не нормализуется, то установка окончательно перейдет в режим "Авария" (на корпусе будет гореть светодиод "Авария", включится звуковая сигнализация и лампа световой сигнализации, релейный переключающий контакт останется в разомкнутом состоянии).
На диспетчерском компьютере происходит визуальное и звуковое (при соответствующих настройках) оповещение об аварии по напряжению на соответствующем ФБО.
Контроль ресурса ламп:
Модуль контроля ламп позволяет учитывать наработку и сигнализировать при достижении лампами ресурса, заданного предварительно при установке новых ламп (как на заводе при изготовлении , так и при замене замп в процессе эксплуатации). Ресурс для всех ламп задается одинаковым.
Наработка ламп отображается на экране ЖК-индикатора в виде числа показывающего количество отработанных часов и в процентах, отработанное время от заданного в программе срока службы ламп в часах.
Программное обеспечение МКЛ позволяет осуществлять выбор срока службы лампы. На заводе изготовителе осуществляется предварительная установка срока службы ламп 9000 часов.
Программное обеспечение МКЛ и программа диспетчеризации, установленная на компьютере, позволяет задавать любое время службы ламп от 1000 часов до 12000 часов с интервалом 1000 часов. В случае если МКЛ не подключен к диспетчерскому компьютеру - выбор срока службы осуществляется с помощью клавиатуры расположенной на лицевой панели корпуса МКЛ.
Контроль работоспособности ламп и ЭПРА
Модуль Контроля Ламп позволяет контролировать работоспособность ламп и Электронных ПускоРугулирующих Аппаратов (ЭПРА) отвечающих непосредственно за работу бактерицидных ламп.
Контроль положения крышки фильтра (открыто\закрыто)
В конструкцию ФБО с модулем МКЛ предусмотрен концевой выключатель. Данный элемент служит для защиты пользователей от случайного открытия ФБО с работающими лампами.
Сигнализация аварийных режимов работы ФБО
Конструкция МКЛ позволяет подключать внешнюю сигнализацию аварийных режимов- визуальную и звуковую, информирующую о нарушениях в работе ламп и ФБО, Длина линии связи с оконечным устройством синхронизации не более 300м (при подключение витой парой).
В качестве визуального устройства сигнализации могут использоваться лампы накаливания или светодиодные лампы с напряжением питания 24 В и потреблением толка не более 100 мА.
В качестве звуковой сигнализации могут применятся зуммеры со встроенным генератором с напряжением питания 24 В и потребляемым током не более 100 мА.
В конструкции МКЛ предусмотрен релейный переключающий контакт с допустимой нагрузкой не более 1А/230В
Диспетчеризация ФБО
В конструкции МКЛ предусмотрена функция дистанционной диспетчеризации работоспособности установки ФБО посредством коммуникационного протокола ABUS (передача данных через последовательные линии связи RS-485) и специализированного программного обеспечения - программы диспетчеризации (ПДФБО) для персонального компьютера.
Программа диспетчеризации ПДФБО с электронным руководством по работе может быть скачана пользователем свободно или выдается на писке при продаже. Ссылка для скачивания указана в паспорте ФБО.
Программное обеспечение для ПК поддерживает возможность одновременного вывода информации обо всех лампах ФБО, а в случае подключения нескольких ФБО и по всем им индивидуально, при этом возникновение аварийной ситуации на одном из ФБО индицируется звуковым оповещением (при соответствующих настройках), графически в главном окне программы, а также сменой иконки в трее на экране ПК.
