Панельный вихревой воздухораспределитель 3ДКЗ 450М предназначен для подачи воздуха в системах вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.

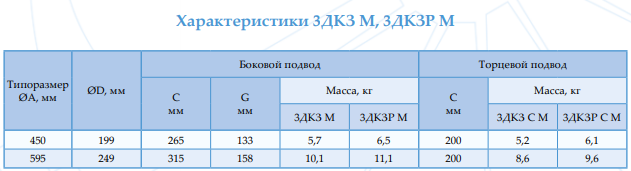

Технические характеристики:
Модель: 3ДКЗ 450 М
Производитель: Арктос (Россия)
Диаметр подключаемого воздуховода: 200мм
Диаметра воздухораспределителя: 450мм
Тип: вихревой
Форма струи: горизонтальная закрученная настилающаяся
Материал: окрашенная сталь
Цвет: белый (RAL9016)
Вес: 5,7 кг
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Панельный воздухораспределитель 3ДКЗ 450 применяется в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

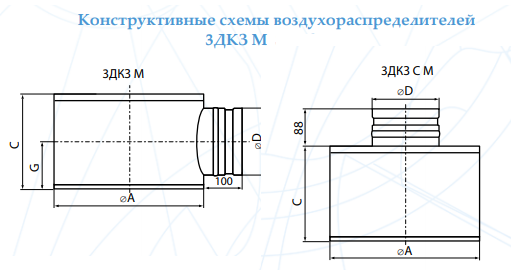

Воздухораспределитель 3 ДКЗ 450 состоит из круглой стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД с боковым подводом.
Диффузор с камерой статического давления ЗДКЗ450 устанавливается в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.
По желанию заказчика возможно изготовление воздухораспределителей в следующих модификациях(цена по запросу):
