Алюминиевая вентиляционная решетка АДР с КСД 500х200
Однорядная решетка AДР с камерой статического давления гарантируют равномерное истечение воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере.
Стандартный цвет - RAL 9016 (белый).
| Наличие | производство на заказ |
| Камера статического давления | КСД |
| Монтажный размер по вертикали | 200 |
| Срок поставки в раб.днях | 20 |
| Размер рамки | стандартный (+5см) |
| клапан расхода воздуха | есть |
| Тип панели | 2ряда жалюзи (горизонтальные и вертикальные) |
| Монтажный размер по горизонтали | 500 |

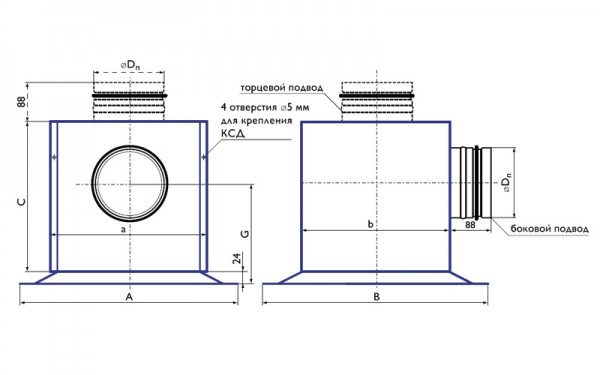

Боковой подвод: А=500мм, В=200мм, С=390мм, D=199мм, G=230мм, количество патрубков=1 шт, Масса: 6,7 кг
Торцевой подвод: А=500мм, В=200мм, С=240мм, D=159мм, количество патрубков=1 шт, Масса: 3,9 кг
Алюминиевая вентиляционная решетка АДР с КСД 500х200
АДР 500*200+1КСД
Решетка АДР с камерой статического давления гарантируют равномерное истечение воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере.
Для вентиляционных решеток АДР изготавливаются камеры статического давления 1КСД, размеры которых определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности решеток.
Для решеток АДР с регулятором расхода воздуха применение регулятора расхода воздуха в 1КСД нецелесообразно, так как изменение расхода осуществляется непосредственно в воздухораспределителе.
Для улучшения технических характеристик камеры статического давления могут изнутри покрываться слоем теплозвукоизоляционного материала. При этом габаритные размеры камеры статического давления не изменяются. Изолирующая облицовка снижает шум на ~6 дБ, сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Камеры статического давления 1КСД изготавливаются из оцинкованной стали. 1КСД имеют боковой подвод воздуха по большей стороне решетки или торцевой подвод.
При изготовлении алюминиевых вентиляционных решеток на заказ камеры статического давления 1КСР могут окрашиваться методом порошкового напыления в любой цвет по каталогу RAL.
| Наличие | производство на заказ |
| Камера статического давления | КСД |
| Монтажный размер по вертикали | 200 |
| Срок поставки в раб.днях | 20 |
| Размер рамки | стандартный (+5см) |
| клапан расхода воздуха | есть |
| Тип панели | 2ряда жалюзи (горизонтальные и вертикальные) |
| Монтажный размер по горизонтали | 500 |
