Systemair LDR 60-35

не поставляется!

новая модель производится в России https://www.vent-magazin.ru/product/shumoglushitel-ldr-60-35-ru/

Диаграммы

Расчет аэродинамического сопротивления шумоглушителя для воздуховода прямоугольного сечения

Приведенные расчеты верны только в том случае, когда шумоглушитель подсоединен к воздуховоду с обеих сторон.

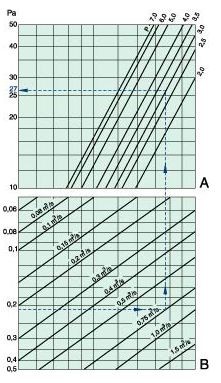

Пример. Расчет аэродинамического сопротивления для LDR 60-35 (с 3-фазным вентилятором типа RSI 60-35) с помощью диаграммы справа.

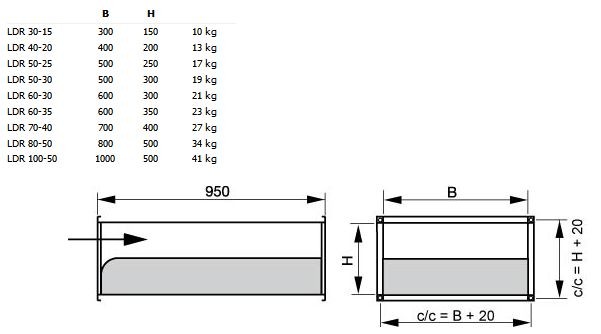

1. По таблице, см. ниже, определите входную площадь шумоглушителя.
2. Двигайтесь по горизонтали вправо до пересечения с графиком расхода воздуха на диаграмме В.
3. Поднимитесь вертикально вверх до диаграммы А и по таблице определите точное значение р.
4. Двигаясь по горизонтали влево, определите аэродинамическое сопротивление.

В приведенном примере аэродинамическое сопротивление составляет 27 Па.

Шумоглушитель Systemair LDR 60-35

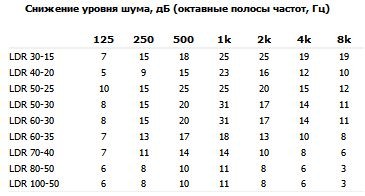

Шумоглушитель LDR, легко устанавливается в прямоугольных воздуховодах до или после канальных вентиляторов KE, KT, RS и RSI и эффективно снижает уровень шума в воздуховоде.

В тех случая, когда предъявляются высокие требования по уровню шума не только к воздуховоду, но и к оборудованию в целом, следует устанавливать шумоглушитель совместно со звукоизолированным вентилятором. Все шумоглушители оснащены универсальным соединением, соответствующим стандартному фланцу или профилю.
