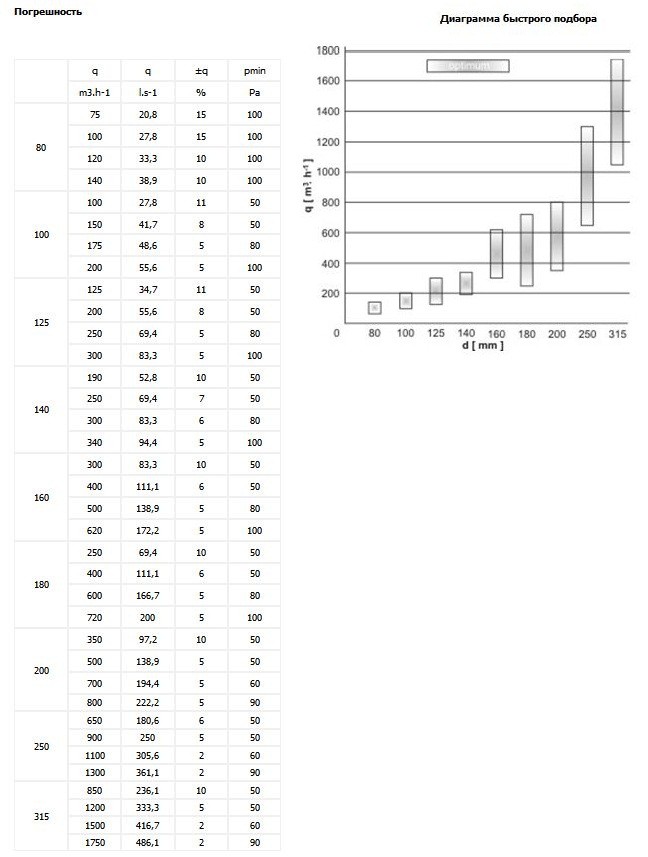

Регулятор RPK позволяет задавать необходимый расход воздуха индивидуально для разных зон системы вентиляции. Рабочая температура RPK от -20 до +80°С при относительной влажности до 80%. Рекомендуемая скорость потока воздуха составляет от 3 до 8 метров в секунду, при перепаде давления до Δp<500 Па. Погрешность ± 5% (± 10% для граничных значений).
Преимущества:
• Точность регулирования
• Легкость монтажа
• Не требуется обслуживание
• Герметичное соединение с каналом
Описание

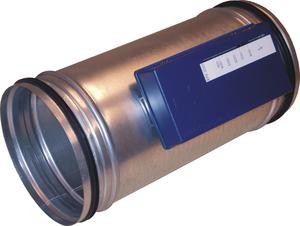

RPK-160 - регулятор постоянного расхода воздуха, который используется для поддержания необходимого расхода воздуха в вентиляционных системах без дополнительного источника энергии.
Назначение
Регулятор RPK позволяет задавать необходимый расход воздуха индивидуально для разных зон системы вентиляции. Рабочая температура RPK от -20 до +80°С при относительной влажности до 80%. Рекомендуемая скорость потока воздуха составляет от 3 до 8 метров в секунду, при перепаде давления до Δp<500 Па. Погрешность ± 5% (± 10% для граничных значений).
Конструкция

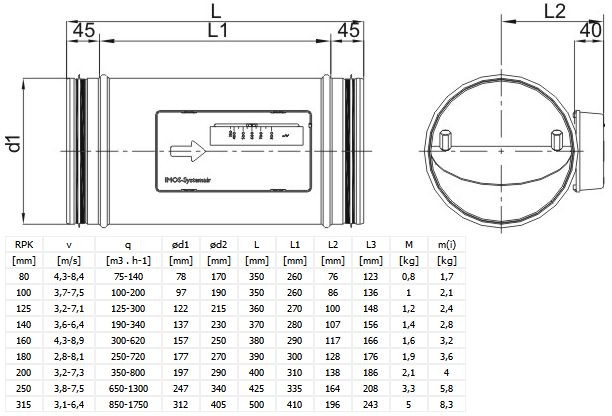

RPK изготовлен из оцинкованной стали. Все металлические детали оцинкованы, пружины изготовлены из высококачественной стали. Используемые подшипники скольжения применимы в условиях высоких температур и не требуют смазки. Корпус регулировочного механизма выполнен из АБС-пластика, а функциональные части - из ПА-пластика.
Монтаж
Регулятор устанавливается на горизонтальные, вертикальные или диагональные воздуховоды. Клапан должен находиться в горизонтальном положении. При монтаже следует соблюдать направление, чтобы воздух входил в регулятор по направлению стрелки, которая расположена на корпусе регулятора. Регулятора присоединяется к воздуховоду соответствующего диаметра при помощи потайных винтов ø3,2x13 или ø3,9x16, или заклепок такого же диаметра. Для герметизации соединения воспользуйтесь уплотнительной лентой. После монтажа, регулирование необходимого расхода воздуха осуществляется поворотом рабочего винта.
