Вентили 3DS 32-15 представляют собой серию 3-ходовых регулирующих вентилей и предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции и кондиционирования.
Трёхходовые вентили 3DS 32-15 выпускаются в диапазоне от KVS = 0,6 с присоединительным диаметром 1/2" до KVS= 15 с присоединительным диаметром 11/4".
В системах местного теплоснабжения с маленьким перепадом давления между подающей и обратной водой вентили могут быть использованы в качестве смесительного или разделительного устройства. В системах централизованного теплоснабжения вентили рекомендуется устанавливать в качестве разделительного на линии обратной воды.
Регулирование у вентилей осуществляется поворотом штока.
Вентили можно устанавливать в любом положении. В зависимости от типа используемого привода VAF.../VMF... вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.
Вентили имеют резьбовое соединение.
Технические данные:
Тип вентиля - 3DS 32-15
Максимальное рабочее давление - 1 МПа (10 бар)
Температура рабочей среды - от –30°С до 130°С
Рабочий угол - 90°
Рабочая среда - Горячая и холодная вода,раствор гликоля в воде макс. 50%
Материал корпуса - латунь
Материал штока - латунь
Материал шпинделя - латунь
Материал крышки - латунь
Материал уплотнения - EPDM
Технические характеристики:
Модель - 3DS 32-15
Kvs - 15.0
Момент вращения - 3Нм

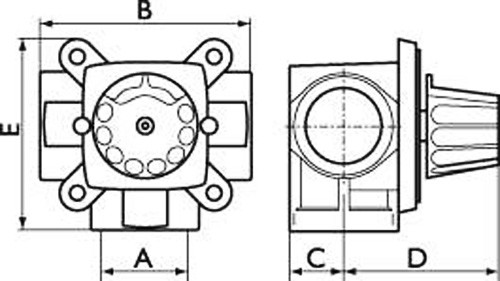

Размеры - A- 1 1/4", B- 84мм, C - 25мм, D- 65мм, E- 75мм
Тип привода:
3-позиционные - DAN, VAF
сигнал 0-10 В - DMN, VMF
Вес - 0.8 кг
