Фильтры жироулавливающие ФЖК250 для круглых воздуховодов предназначены для очистки от взвеси твердых частиц и аэрозолей (жира) рециркуляционного и вытяжного воздуха в системах вентиляции и кондиционирования.
Основная область применения данных изделий -это объекты, на которых возможно попадание в вытяжную вентиляцию жира и крупных частиц ( кухни, рестораны, кафе,столовые).

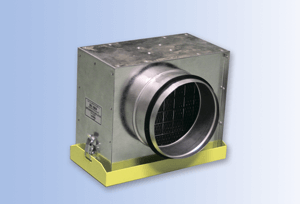

Конструктивно фильтр ФЖК представляет собой корпус, изготовленный из оцинкованной стали, герметичной крышки-поддона из стали окрашенной методом порошкового напыления в желтый цвет и установленной внутри корпуса жироулавливающей кассеты.
От выпадения при снятой крышке-поддоне, кассета удерживается внутри корпуса посредствам пружинных фиксаторов. Крышка-поддон служит для сбора задерживаемого фильтром жира. Корпус и крышка-поддон соединяются посредством накидных замков, что позволяет при необходимости произвести чистку и ревизию фильтра.
Для подключения к магистрали корпус фильтра оборудован патрубками круглого сечения. Для обеспечения герметизации соединения клапана с воздуховодом на патрубки установлены уплотнительные резиновые кольца. Монтаж изделия осуществляется на стандартные круглые воздуховоды.
Расположение оси фильтра горизонтальное. Корпус фильтра следует монтировать крышкой вниз, чтобы задержанный фильтром жир стекал в крышку-поддон (для последующей чистки). Монтировать фильтр следует в месте, обеспечивающем доступ к крышке-поддону и позволяющем извлечение жироулавливающей кассеты для ее очистки от продуктов загрязнения.
