Вентиль 2-х ходовой Regin STV 40-27-2 (NEW 2019)

Двухходовой вентиль REGIN STV 40–27-2 предназначены для регулирования расхода горячей и холодной воды, а также пара в системах отопления, вентиляции и кондиционирования.

В зависимости от типа используемого привода вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.

Регулирование у вентилей STV 40–27-2 осуществляется с помощью возвратнопоступательного перемещения штока.

Вентиль полностью открыт, когда шток находится в нижнем положении, и закрыт, когда шток находится в верхнем положении.

Вентиль должен устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости.

Вентили STV 40–27-2 следует устанавливать штоком вверх или в сторону (горизонтально). Нельзя устанавливать вентиль штоком вниз.

Если рабочая среда имеет высокую температуру, то вентиль следует устанавливать штоком в горизонтальном положении, чтобы предотвратить нагрев привода вентиля.

В зависимости от типа используемого привода RVAN5 вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.

Технические характеристики двухходового клапана STV40-27-2:

• KVS* - 27 (при перепаде давления 100кПа)
• подключение - 40 (1 1/2”)

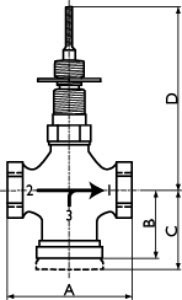

• Размеры - B- 130мм, С- 68мм, D- 132мм
• ∆P - 400 кПа
• Тип привода:
  • 3-х позиционное - RVAN5-24
  • аналоговое (Сигнал 0–10 В) - RVAN5-24A

• Вес - 3.4 кг.

• Максимальное рабочее давление - 1,6 МПа (16 бар)
• Температура рабочей среды - от -5°С до 185°С
• Максимальный перепад давления - 0,4 МПа
• Характеристика вентиля: 2-ходовой (проходной)
• Вид регулирования - квадратичный
• Ход штока - 15 мм
• Максимальная утечка от величины KVS - 0,01%
• Рабочая среда - горячая и холодная вода, раствор гликоля в воде (до 50 %), пар
• Материал корпуса - бронза
• Материал штока - нержавеющая сталь
• Материал седла и тарелки - бронза
• Материал уплотнение - тефлон
