Универсальный вихревой диффузор ДКВ 250 с поворотными лопатками, предназначен для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны в помещениях с высотой потолка от4-х метров.
Технические характеристики:
Модель: ДКВ 250
Производитель: Арктос (Россия)
Диаметр подключаемого воздуховода: 250мм
Тип: вихревой с регулируемыми лопатками
Форма струи: регулируемая (горизонтальная настилающая веерная/вертикальная коническая/компактная вертикальная)
Материал: окрашенная сталь
Цвет: белый (RAL9016)
Вес: 3,8 кг

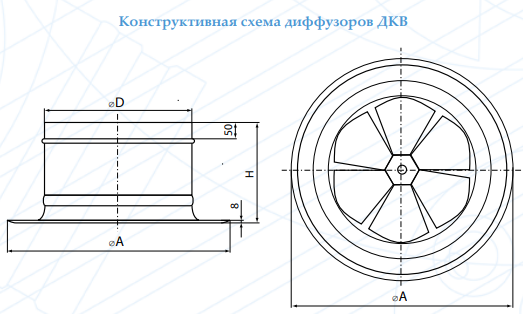

Вихревой диффузор ДКВ 250 состоит из корпуса с подводящим патрубком и блока лопаток с регулируемым углом наклона.
Угол наклона лопаток диффузора изменяется с помощью рычажного механизма, который осуществляет синхронный поворот всех лопаток. Угол наклона регулируется в диапазоне от 0 до50 градусов относительно потока воздуха.
При угле повороте лопаток 0 градусов- диффузор формирует вертикальный компактный поток.
При угле поворота 30 градусов диффузор формирует конический смыкающий поток
При максимально повороте лопаток на 50 градусов- -веерный настилающийся поток.
Конические диффузоры ДКВ250 могут использоваться при открытой прокладке воздуховодов на торцах или отводах круглых воздуховодах и при скрытой прокладке воздуховодов в подшивных потолках, при этом обеспечивается настилание горизонтальной струи на потолок. Их рекомендуется применять для подачи воздуха в общественных и производственных помещениях больших размеров (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.)
Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузор ДКВ 250 изготавливается из стали и имеют защитное порошковое покрытие.
Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.
По желанию заказчика возможно изготовление диффузоров с электроприводом (цена по запросу):
